◆ OS MAX 10LA
LAシリーズの末弟 10LA は、10FPとの互換性はないみたいで、 CL仕様にできないんだけど。
ENYA の 09 IV は、けっこう始動が難しいし。
で、10LAをCL仕様にしてみることにしました。


◆ 部品

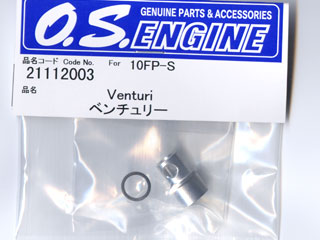

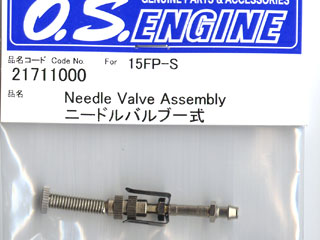

15FPのニードルと、10FPのベンチュリーを入手。 10FPのニードルは、ちょっと太いし短いので、15FP用を 選んでみました。

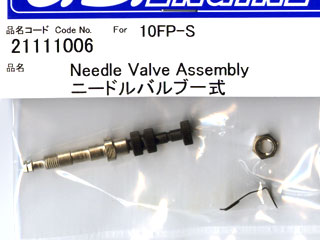

使わなかった 10FP ニードルアッセンブリ

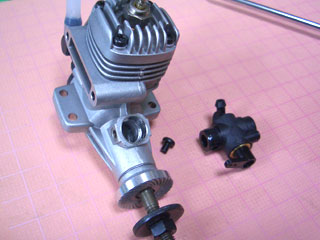

◆ 元の部品
元の部品を外してみました。


◆ サイズ
サイズは、微妙に違う。

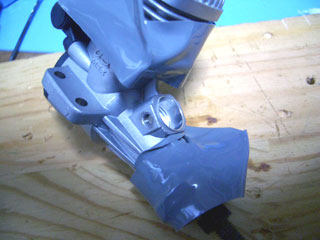

◆ フタ
ドリルでやっつけることにしたので、 ベンチュリーのとこに テッシュを詰めたり、 マフラーの穴にテープを貼ったり、 アルミ粉が入らないようにして。

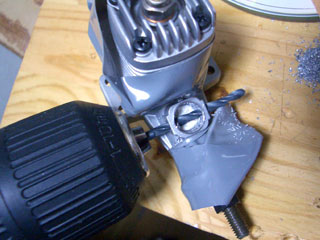

◆ ドリル
元々の穴が3.0mmで、ニードルの太さが、 3.5mmぐらいなので、広げるのと、 あと、向って右側に穴がないので、 貫通いきました。
アルミなので、けっこう楽勝。

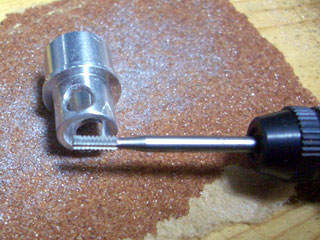

◆ ベンチュリーの長さ調整
ちょっと長いので、削って調整。

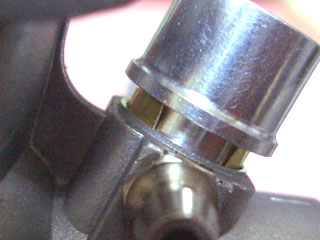

◆ すこしユルいので

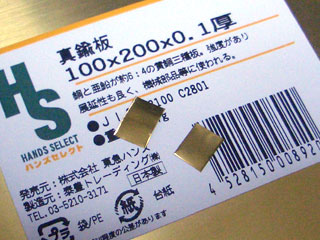

真鍮板で、太さを調整。
エンヤの15/20用の樹脂ベンチュリーなら、 足が 3.8mm で、そのまま使えたので、そっち買うんだった。




◆ 元々のニードル
元々のニードルは、金ノコでカット。

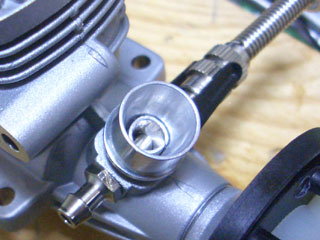

◆ ベンチュリーの太さ

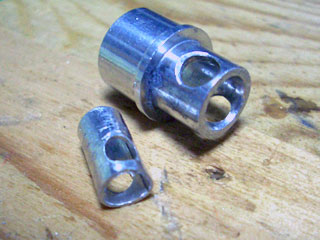

10FPのベンチュリーの内径は、実測で 6.0mm 程度なのですが、 どうも回転が安定しないので、 0.5mm厚のアルミ板を曲げて、実質内径を 5.0mm にしてみました。

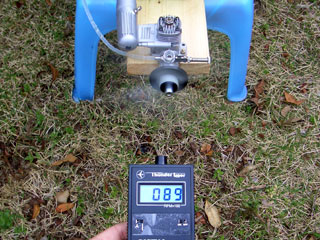

◆ 馴らし
廻してみると、 下限が 8900rpm ぐらい。 13500rpm ぐらいでスイッチング。
ニードルは、2.8回転ぐらい開けると丁度で、ENYAとは勝手が違う。
